オプション製品

リキッドシステムでは、様々なオプション製品をタンクの用途、設置場所に合わせて豊富に取り揃えております。また、オリジナル製品の加工、コーティング、各種オーダー製作も設計から承ります。お気軽にお問い合わせください。

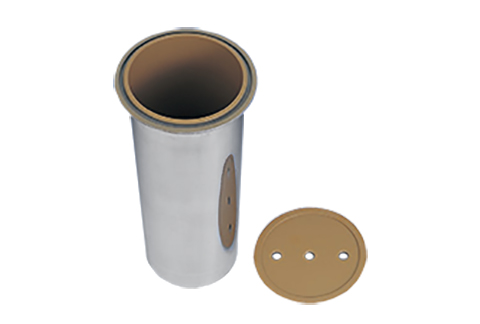

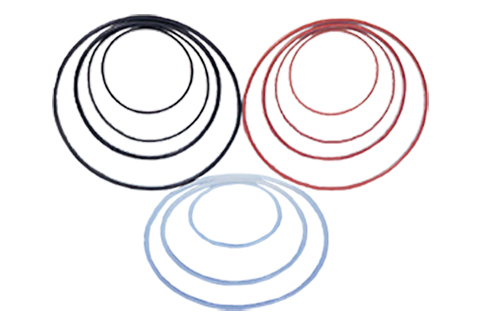

オーリング

svf

タンク関連部品のベッセル本体と蓋の部分のオーリングシール。

【材質】

  • 材質:NBR・シリコン・EPDM・バイトン・テフロン

上記材質の他、ご指定の材質にてご用意出来ます。

【用途】

  • ベッセル本体と蓋のシールに使用し、タンク内部を密閉する。

リリーフ弁

svr

ベッセル内部の圧力を逃がし、弁として使用するタンク関連部品。

【特長】

  • 本体材質はSUS316製。設定圧力は低圧用は0.2MPa、高圧用は0.6MPa。
  • 取付ネジサイズはPT(R)1/4。使用温度範囲は0〜180℃。

【用途】

  • リリーフ弁購入後もお好みのリリーフ圧力に可変可能。
  • 低圧:可変可能0.05〜0.3MPa。
  • 高圧:可変可能0.35〜0.65MPa。
  • 低価格設定で真鍮(高圧のみ)もある。

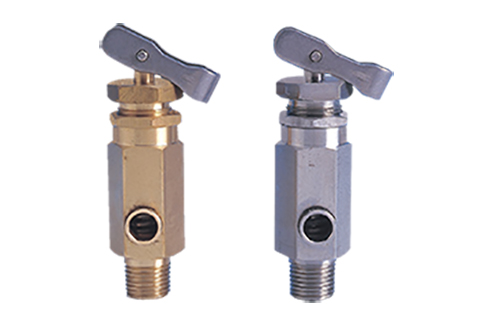

SUSリリーフ弁

型式 リリーフ圧 本体材質 シール材質
SRV-0.6MS 0.55Mpa
(0.35〜0.65Mpa)
SUS316 標準:バイトン
その他:パーフロカルレッツ
SRV-0.2MS 0.2Mpa
(0.05〜0.3Mpa)
SUS316 標準:バイトン
その他:パーフロカルレッツ

真鍮リリーフ弁

型式 リリーフ圧 本体材質 シール材質
BRV-0.7M 0.55Mpa
(0.35〜0.65Mpa)
真鍮 バイトン

レギュレーター

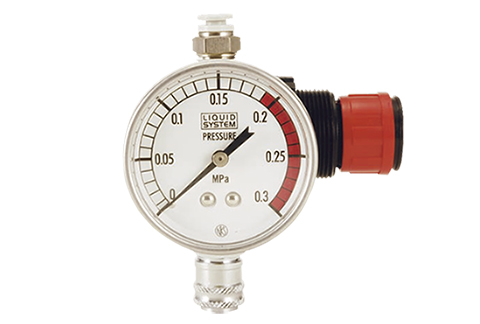

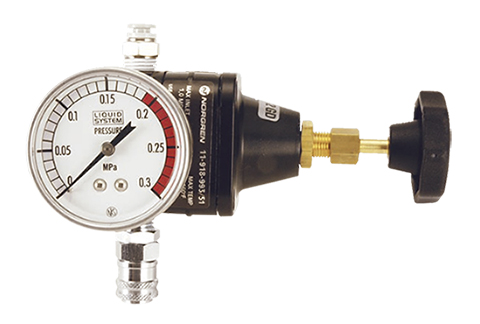

低圧標準レギュレーターセット
svr

ベッセル内部の圧力を調整するタンク関連部品。

【特長】

  • 低圧の圧力調整範囲は0〜0.2MPaとなる。
  • 一次側はチューブ用Φ6(直径6mm)ワンタッチ継手で接続、二次側はワンタッチカプラ(R)PT1/4で接続。
  • 周囲温度(流体温度)5〜60℃の範囲で使用。

【用途】

  • リリーフ式のため、圧力設定値より二次側の圧力が上昇すると本体より超過エアが排気される。
  • 圧力設定後、ロックリングをセットすることにより設定値が変化しない構造になっている。

型式 仕様
ARG-0.2M 0〜0.2Mpa
高圧標準レギュレーターセット
svr

ベッセル内部の圧力を調整するタンク関連部品。

【特長】

  • 高圧の圧力調整範囲は0〜0.7MPaとなる。
  • 一次側はチューブ用Φ6(直径6mm)ワンタッチ継手で接続、二次側はワンタッチカプラ(R)PT1/4で接続。
  • 周囲温度(流体温度)5〜60℃の範囲で使用。

【用途】

  • リリーフ式のため、圧力設定値より二次側の圧力が上昇すると本体より超過エアが排気される。
  • 圧力設定後、ロックリングをセットすることにより設定値が変化しない構造になっている。

型式 仕様
ARG-0.7M 0〜0.7Mpa
低圧精密レギュレーターセット
svr

ベッセル内部の圧力調整を行い、圧力を一定に保つタンク関連部品。

【特長】

  • 低圧の圧力調整範囲は0〜0.2MPaとなる。
  • 一次側はチューブ用Φ6(直径6mm)ワンタッチ継手で接続、二次側はワンタッチカプラPT(R)1/4で接続。
  • 周囲温度0〜70℃の範囲で使用。

【用途】

  • 流量変化に対してオーバーシュートの圧力/時間の双方が極めて小さい。
  • コンスタントブリード構造により、敏感で高い設定精度が得られる。

型式 仕様
ARG-0.2MS 0〜0.2Mpa

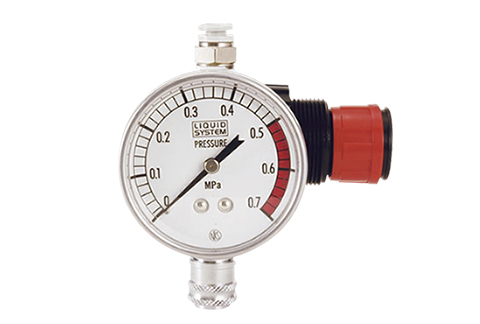

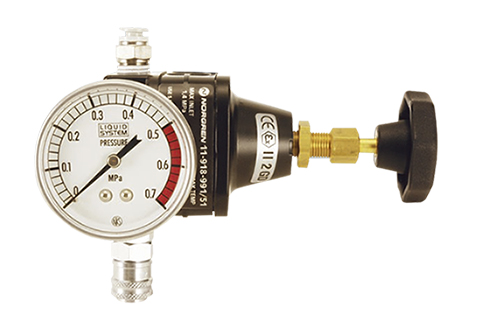

高圧精密レギュレーターセット
svr

ベッセル内部の圧力調整を行い、圧力を一定に保つタンク関連部品。

【特長】

  • 高圧の圧力調整範囲は0〜0.7MPaとなる。
  • 一次側はチューブ用Φ6(直径6mm)ワンタッチ継手で接続、二次側はワンタッチカプラPT(R)1/4で接続。
  • 周囲温度0〜70℃の範囲で使用。

【用途】

  • 流量変化に対してオーバーシュートの圧力/時間の双方が極めて小さい。
  • コンスタントブリード構造により、敏感で高い設定精度が得られる。

型式 仕様
ARG-0.7MS 0〜0.7Mpa

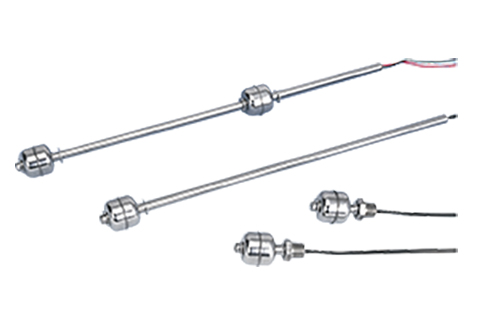

レベルスイッチ
svr

ベッセル内部の液面レベルを信号で検出できます。
1セットで最大4接点の出力が可能です。取付方法はレベルスイッチを直接ねじ込むタイプと貫通コネクタにてレベルスイッチのロッドをフィッティングするタイプがあります。液体の比重が0.7以上で動作します。

使用電圧(MAX)
AC200V 15mA
AC100V 30mA
AC/DC24V 100mA

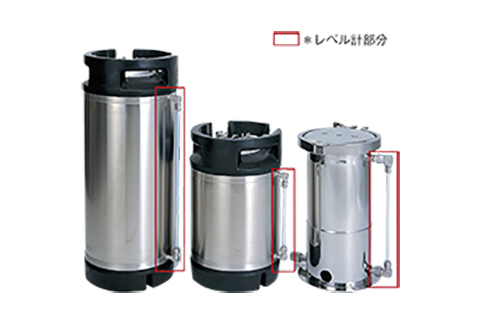

レベル計
svr

ベッセル内部の液体レベルが目視できます。
Φ8テフロンチューブが標準です。
その他、Φ6・Φ10・Φ12チューブでの製作が可能です。

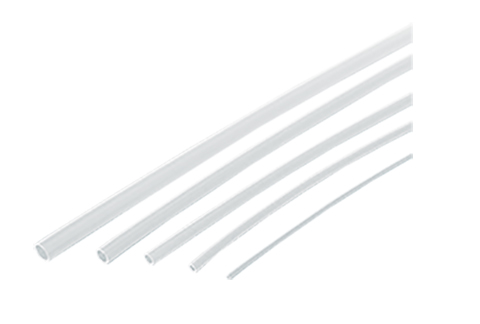

テフロンチューブ
svr

PFA製で外径Φ3,Φ6,Φ8,Φ10,Φ12を1m単位でオーダーできます。

継手各種

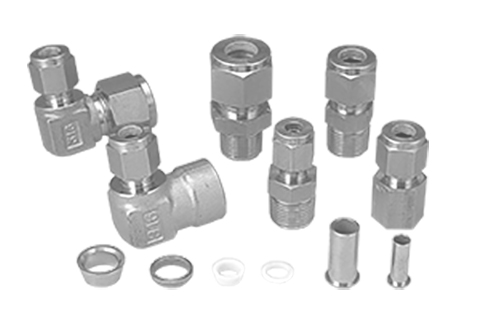

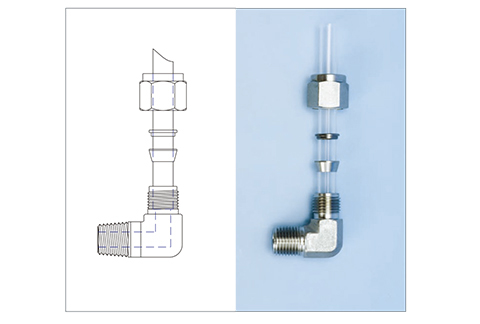

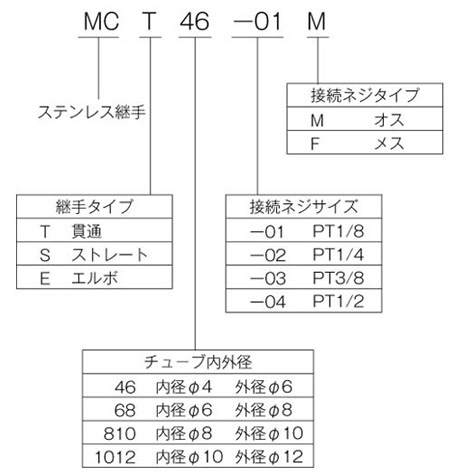

ステンレス継手

ステンレス継手は、材質にSUS316を採用し、ダブルフェルールタイプで、安心・確実なフィッティングをご提供します。

svr
svr

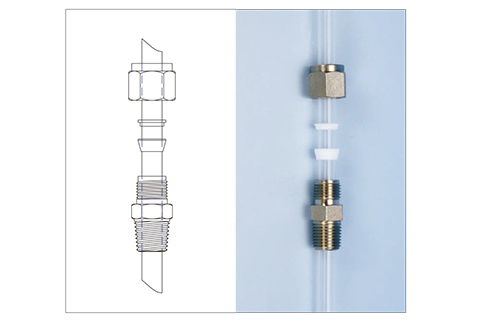

貫通タイプ
svr
チューブ外径 型式 接続ネジサイズR
Φ6 MCT46-01M PT1/8
MCT46-02M PT1/4
MCT46-03M PT3/8
Φ8 MCT68-02M PT1/4
MCT68-03M PT3/8
Φ10 MCT810-03M PT3/8
Φ12 MCT1012-03M PT3/8

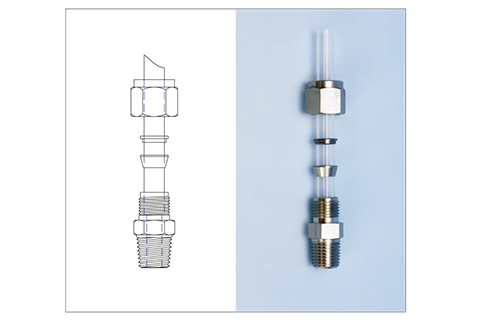

ストレートタイプ
svr
チューブ外径 型式 接続ネジサイズR
Φ6 MCS46-01M PT1/8
MCS46-02M PT1/4
MCS46-03M PT3/8
Φ8 MCS68-01M PT1/8
MCS68-02M PT1/4
MCS68-03M PT3/8
Φ10 MCS810-02M PT1/4
MCS810-03M PT3/8
Φ12 MCS1012-02M PT1/4
MCS1012-03M PT3/8

エルボタイプ
svr
チューブ外径 型式 接続ネジサイズR
Φ6 MCE46-01M PT1/8
MCE46-02M PT1/4
MCE46-03M PT3/8
Φ8 MCE68-01M PT1/8
MCE68-02M PT1/4
MCE68-03M PT3/8
Φ10 MCE810-02M PT1/4
MCE810-03M PT3/8
Φ12 MCE1012-02M PT1/4
MCE1012-03M PT3/8

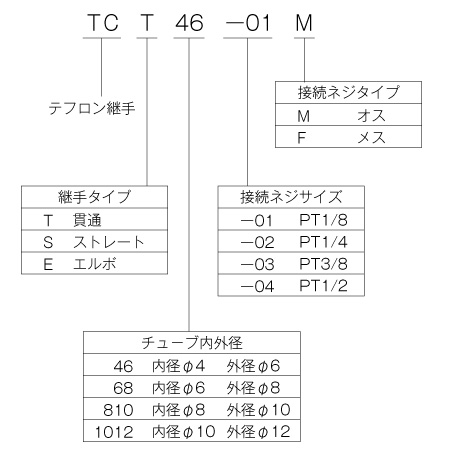

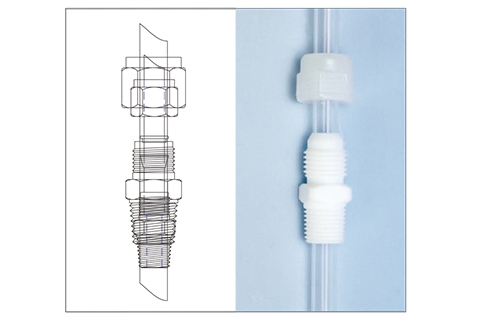

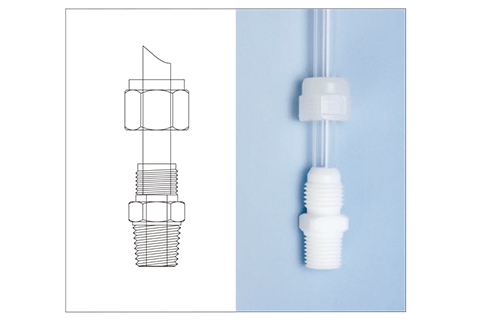

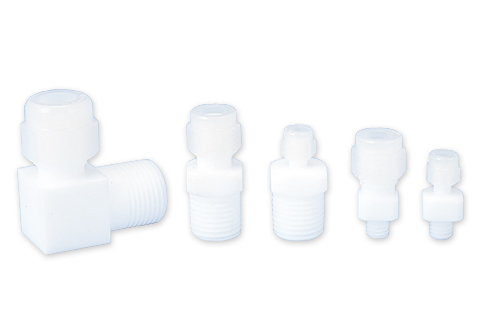

テフロン継手

テフロン継手は、ボディ、ナット共に、フッ素樹脂製で、耐薬品性にも優れています。

svr
svr
貫通タイプ
svr
チューブ外径 型式 接続ネジサイズR
Φ6 TCT46-01M PT1/8
TCT46-02M PT1/4
TCT46-03M PT3/8
Φ8 TCT68-02M PT1/4
TCT68-03M PT3/8
Φ10 TCT810-03M PT3/8
Φ12 TCT1012-03M PT3/8

ストレートタイプ
svr
チューブ外径 型式 接続ネジサイズR
Φ6 TCS46-01M PT1/8
TCS46-02M PT1/4
TCS46-03M PT3/8
Φ8 TCS68-01M PT1/8
TCS68-02M PT1/4
TCS68-03M PT3/8
Φ10 TCS810-02M PT1/4
TCS810-03M PT3/8
Φ12 TCS1012-02M PT1/4
TCS1012-03M PT3/8

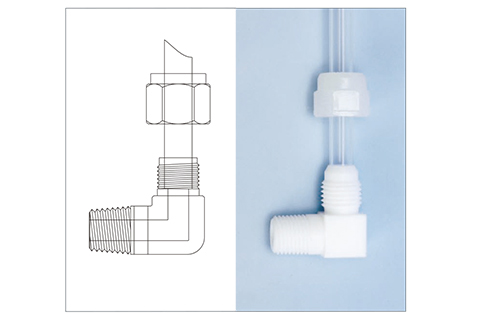

エルボタイプ
svr
チューブ外径 型式 接続ネジサイズR
Φ6 TCE46-01M PT1/8
TCE46-02M PT1/4
TCE46-03M PT3/8
Φ8 TCE68-01M PT1/8
TCE68-02M PT1/4
TCE68-03M PT3/8
Φ10 TCE810-02M PT1/4
TCE810-03M PT3/8
Φ12 TCE1012-02M PT1/4
TCE1012-03M PT3/8
アジテーターユニット
電気モーター・AC100V仕様

標準付属品として、攪拌用羽根No.6 及び ACコード(2m)1本が付いています。

  • 各モーターには、始動・停止スイッチがついていますが、このスイッチは電源のON/OFFスイッチではありません。
    モーターを長時間停止する場合には、別に電源スイッチを設けて下さい。

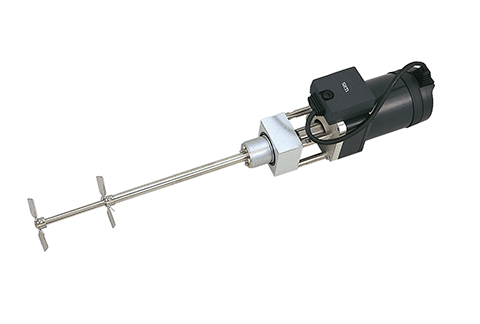

AU-251
svr
電源 AC100V
最大出力 50Hz/25W
電流 0.7A
可変速度範囲(50Hz/rpm) 18〜280
許容トルク/Kgfcm 1.8〜6.5
重量 約3.5Kg

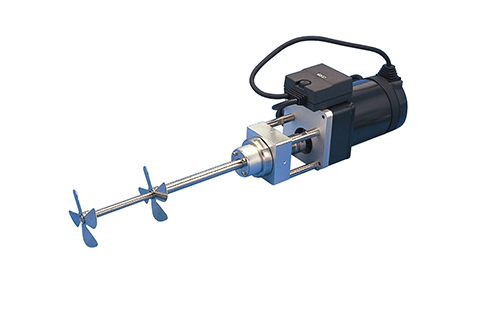

AU-401
svr
電源 AC100V
最大出力 50Hz/40W
電流 1.0A
可変速度範囲(50Hz/rpm) 18〜280
許容トルク/Kgfcm 2.2〜11
重量 約4.2Kg

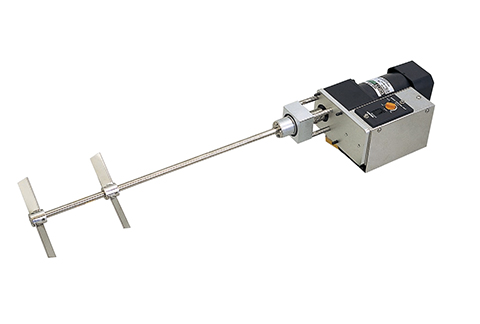

AU-901
svr
電源 AC100V
最大出力 50Hz/90W
電流 2.2A
可変速度範囲(50Hz/rpm) 18〜280
許容トルク/Kgfcm 10〜24
重量 約7Kg
電気モーター・AC200V仕様

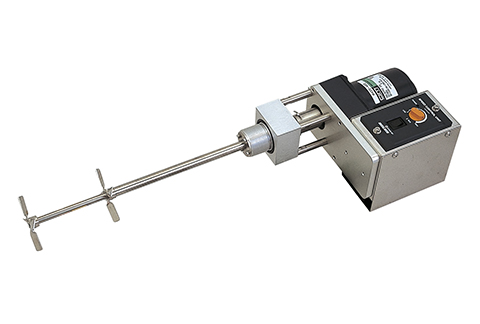

AU-252
svr
電源 AC200V
最大出力 50Hz/25W
電流 0.4A
可変速度範囲(50Hz/rpm) 18〜280
許容トルク/Kgfcm 2.2〜6.5
重量 約4.5Kg

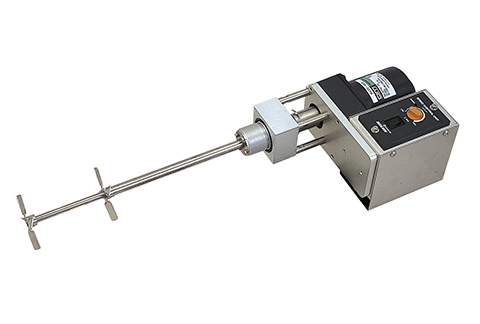

AU-402
svr
電源 AC200V
最大出力 50Hz/37W
電流 0.6A
可変速度範囲(50Hz/rpm) 18〜280
許容トルク/Kgfcm 2.3〜11
重量 約5.5Kg

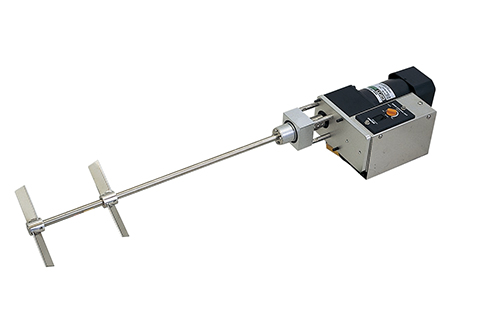

AU-902
svr
電源 AC200V
最大出力 50Hz/90W
電流 1.1A
可変速度範囲(50Hz/rpm) 18〜280
許容トルク/Kgfcm 10〜24
重量 約7Kg
エアモーター

  • 高速回転にて長時間使用する場合は、軸シールの耐用時間が短くなります。
    エアルブリケーターによりJIS K2213-1種(無添加タービン油ISO VG32相当品)の給油が必要です。

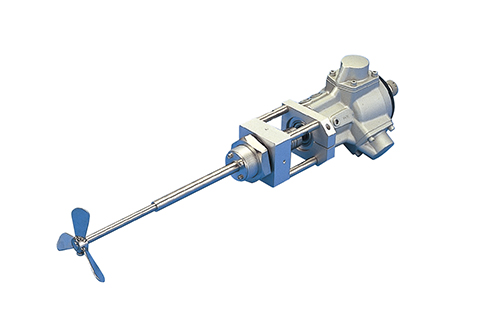

AU-010
svr
回転数/rpm 250〜1100
最大トルク/Kgfcm 6.37
最大出力/W 228
重量 約7.5Kg
最高使用圧力/Mpa 0.6
空気消費量N1/min 400

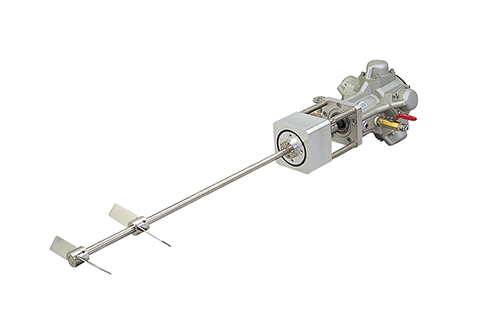

AU-030
svr
回転数/rpm 180〜750
最大トルク/Kgfcm 29.4
最大出力/W 73.5
重量 約2.7Kg
最高使用圧力/Mpa 0.6
空気消費量N1/min 200

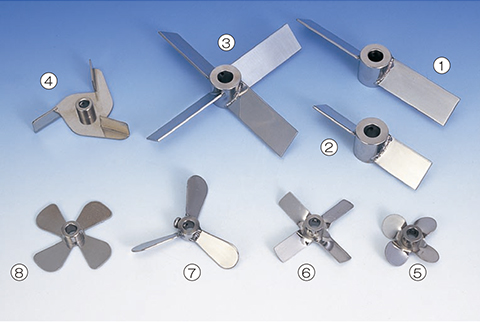

攪拌用羽根
攪拌用羽根

No.1〜No.8の他、ご用途に合わせて製作致します。

羽根No. シャフト径 円周径
Φ12 150mm
Φ12 100mm
Φ12 150mm
Φ8 86mm
Φ8 50mm
Φ8 70mm
Φ8 90mm
Φ8 65mm

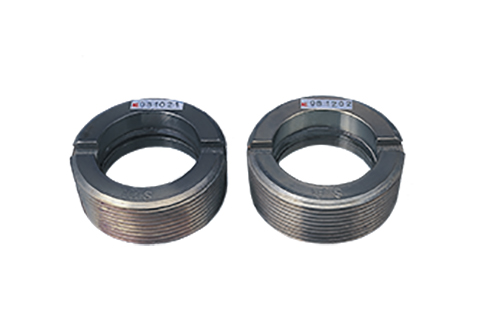

サイトグラス
svr

ベッセル内部を目視することが出来ます。

有効径 Φ25
取付けサイズ PT1 1/4
耐圧 真空〜0.75Mpa
有効径 Φ40
取付けサイズ PT2
耐圧 真空〜0.75Mpa
テフロンコーティング
svr

耐薬品性、非粘着性等フッ素樹脂の優れた特性をステンレスベッセルへ付加することができます。
膜厚30ミクロンの薄塗りから300ミクロン迄のノーピンホール仕様の厚塗りをご用途に応じて加工できます。

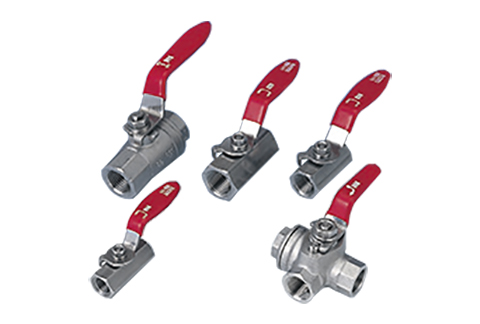

ボールバルブ
svr

接液部がSUS316及びテフロン製の耐腐食性のあるハンドバルブです。

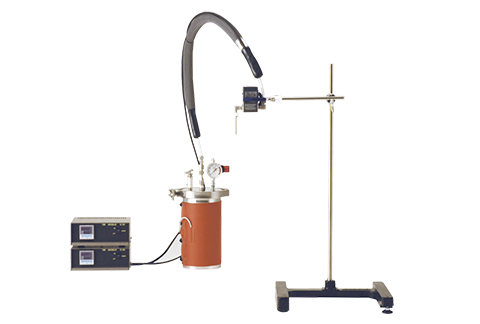

温度コントロールシステム
温度コントロール

接液を加圧移送する際、周囲の温度変化による液体の粘度変化を防ぐ為のシステムです。
液体の定量移送管理には不可欠の製品類です。

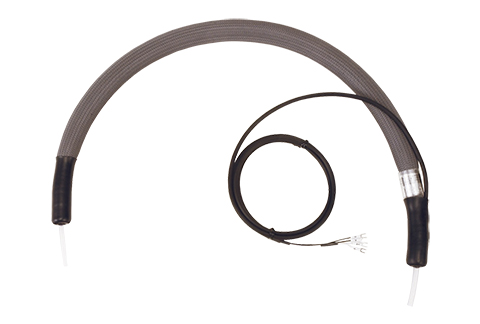

チューブヒーター
チューブヒーター

本製品は移送用チューブを直接チューブヒーター内に挿入するチューブ専用のヒーターです。
液体が直接ヒーターに触れない為、メンテナンス性に優れています。
受注生産品ですが短納期、低価格です。
ご使用するチューブ外径、長さ、電源、ワット数、センサー仕様等、打合せの上、製作致します。

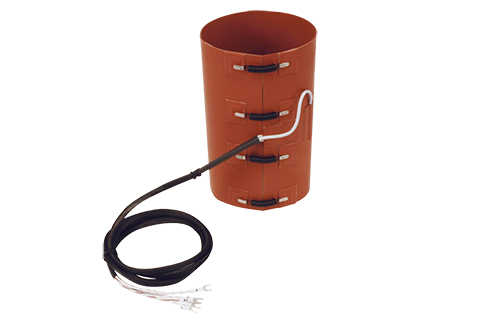

シリコンラバーヒーター
チューブヒーター

本製品は主に弊社スレンレスベッセルシリーズに組み込むことを目的としたヒーターです。
ヒーターの脱着にはスプリングフック方式を標準としている為、作業性に優れています。
発熱部が薄いシリコンゴムシートで保湿されている為、熱効率に優れています。
1枚からのイージーオーダー品です。電源、ワット数、センサーの種類等、打合せの上、製作致します。

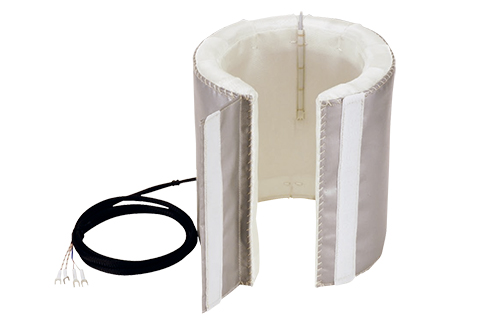

マントルヒーター
マントルヒーター

本製品は主に弊社スレンレスベッセルシリーズに組み込むことを目的としたヒーターです。
ヒーターの脱着にはマジックテープを採用している為、作業性に優れています。
発熱部が厚さ25mmの断熱材で覆われている為、熱効率に優れています。
完全受注生産品です。電源、ワット数、センサーの種類等、打合せの上、製作致します。

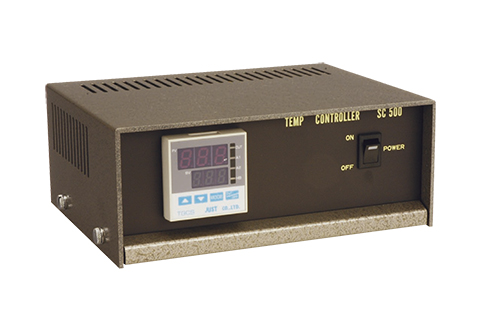

温度コントロールBOX
温度コントロールシステム

本製品は主に弊社チューブヒーター、マントルヒーター、及びシリコンラバーヒーター等の温調システムに使用するコントローラーです。

制御動作 PID動作(オートチューニング機能付き)
電源

AC100〜200V共用

最大出力/W PT100 K熱電対 選択可能
最大電流値 10A
